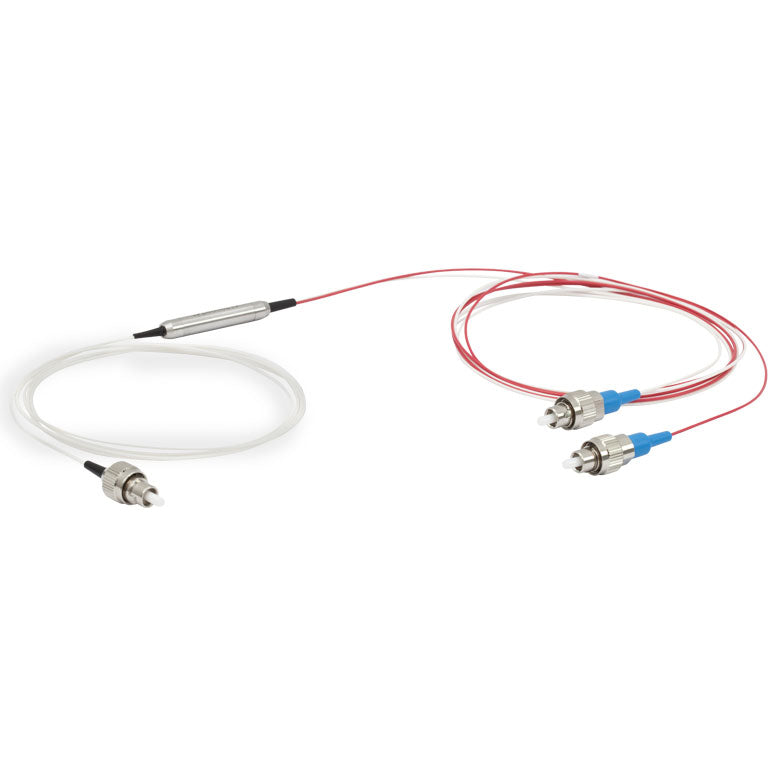

T-PBC980SM-APC - Fiber PBC, 980 ± 20 nm, 1 SM and 2 PM Ports, FC/APC
- Combine or Split Orthogonal Polarizations in Fiber Optic Systems
- High Extinction Ratio
- Bidirectional: One Single Mode Port and Two Polarization-Maintaining Ports
- 1 m of Ø900 µm Jacketed Fiber on Each Leg
- Choose from FC/PC or FC/APC Connectors
| General Specifications |
| Return Loss |
FC/PC Connectors: ≥40 dB FC/APC Connectors: ≥45 dB |
| Damage Threshold |
300 mW (CW) |
| Fiber Length |
1 m on Each Leg |
| Length Tolerance |
+0.075 m / -0 m |
| Jacket |
Ø900 µm Loose Furcation Tubing |
| Size |
1.38 " x Ø0.22" (35.0 mm x Ø5.5 mm) |
| Connector Keys |
Narrow (2.0 mm); Aligned to Slow Axis for all PM Fiber Legs |
| Item # |
Wavelength |
Insertion Loss |
Extinction Ratio |
Fiber Type |
Connectors |
| Combiner |
Splitter |
Splitter |
Port 1 |
Port 2 |
Port 3 |
| T-PBC980SM-FC |
980 ± 20 nm |
≤2 dB |
≤5 dB |
≥18 dB |
SM98-PS-U25D-H |
SM98-PS-U25D-H |
HI160 |
FC/PC |
| T-PBC980SM-APC |
980 ± 20 nm |
≤2 dB |
≤5 dB |
≥18 dB |
SM98-PS-U25D-H |
SM98-PS-U25D-H |
HI1060 |
FC/APC |
